Прямая секция FE

1000А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

1000 А, алюминий, IP55, с 5-ю проводниками, алюминиевый корпус, 1 окно отбора мощности

Прямая секция нестандартного размера FE-S1

2000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус, длина 1000–1999 мм*

Детали и секции

Компенсационная секция CML

1000 А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

Секция угловая горизонтальная CD

2000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Секция угловая вертикальная CP

1000 А, алюминий, IP55,
с 4-мя проводниками,
алюминиевый корпус

Прямая секция с окнами отбора мощности Pi1

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

1000 А, медь, IP55,
с 5-ю проводниками,
алюминиевый корпус

Секция Z-образная горизонтальная ZD

Секция Z-образная вертикальная ZP

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

1000 А, медь, IP55,
с 5-ю проводниками,
алюминиевый корпус

Секция тройниковая горизонтальная TD

Секция тройниковая вертикальный TP

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

1000 А, медь, IP55,
с 4-мя проводниками,
алюминиевый корпус

Секция угловая поворот комбинированный ZDP

Заглушка концевая EC

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

1000 А, медь, IP55,
с 4-мя проводниками,
алюминиевый корпус

Секция присоединительная ATSC

Секция присоединительная с вертикальным поворотом ATCP

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

1000 А, медь, IP55,
с 4-мя проводниками,
алюминиевый корпус

Секция присоединительная с горизонтальным поворотом ATCD

Секция присоединительная к трансформатору ATT

Коробка концевого питания FEB

1000А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

1000 А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

Комплект для огнестойкой проходки шинопровода FB

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Коробка отбора мощности типа Plug-in PB

Коробка Plug-in 800 A с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода

Стыковочный элемент G

1600 А, IP55, с 4-мя медными проводниками, стальной корпус

Коробка Bolt-on 800 A с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода

Коробка отбора мощности типа Bolt-on BB

1600 А, IP55, с 4-мя медными проводниками, стальной корпус

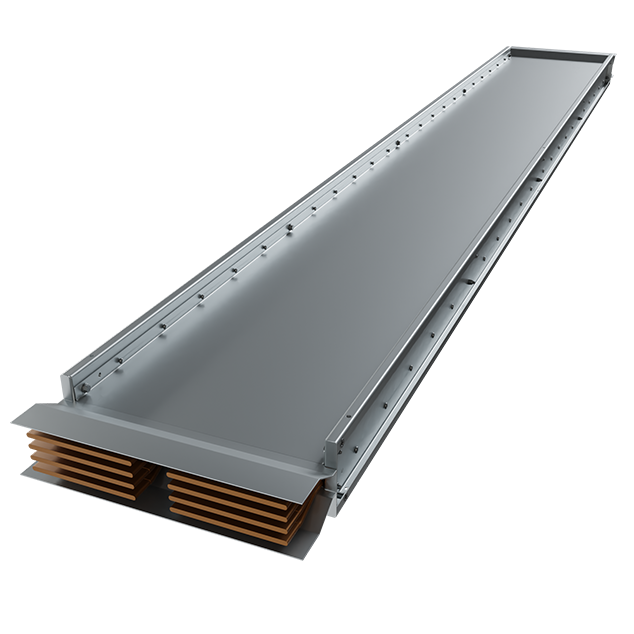

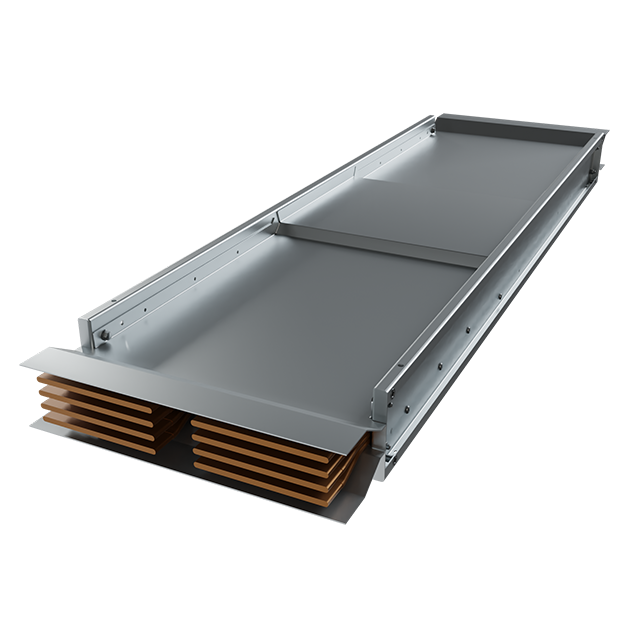

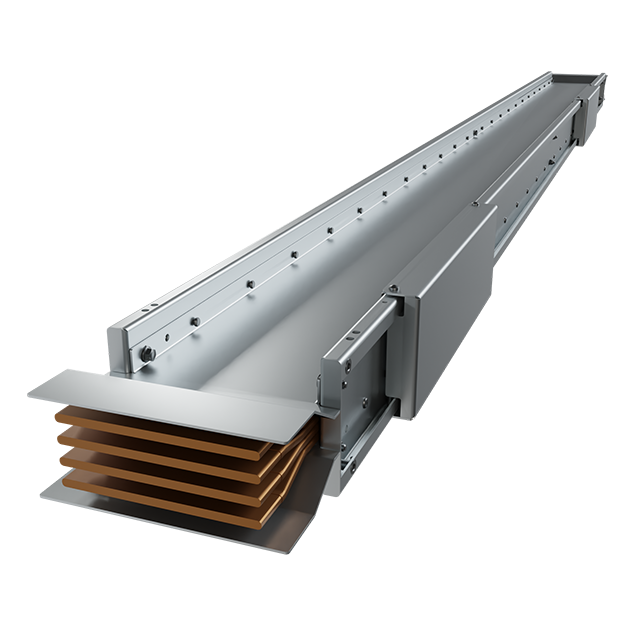

Прямая секция FE

1000А, алюминий, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Al

55

4

1

FE

S2

Описание

Прямая секция с окнами отбора мощности Pi1

1000 А, алюминий, IP55, с 5-ю проводниками,
алюминиевый корпус, 1 окно отбора мощности

Образец для заказа

ETP

10

Al

55

5

1

Pi1

Изготавливается в 3 вариантах:
с одним, двумя и четырьмя окнами отбора мощности

Описание

Примечание

Прямая секция нестандартного размера FE-S1

2000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус, длина 1000–1999 мм

Образец для заказа

ETP

20

Cu

55

4

1

FE-S1

FE-S1 - 400-999 мм
FE-S2 - 1000-1999 мм
FE-S3 - 2000-2999 мм

Описание

Примечание

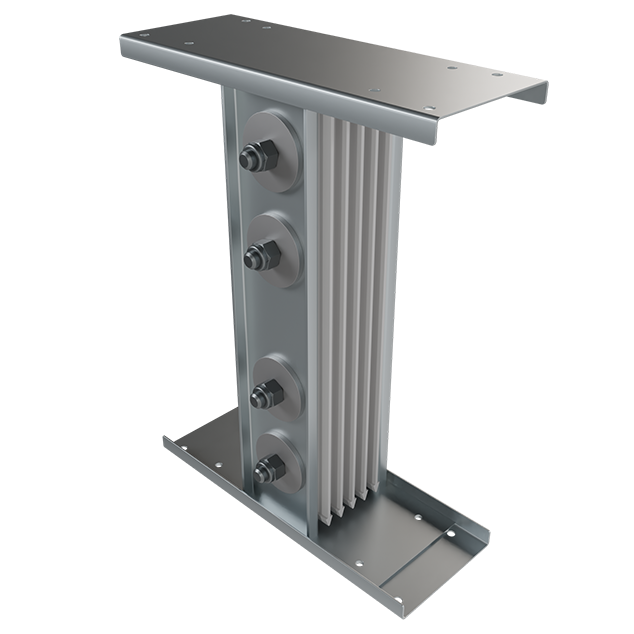

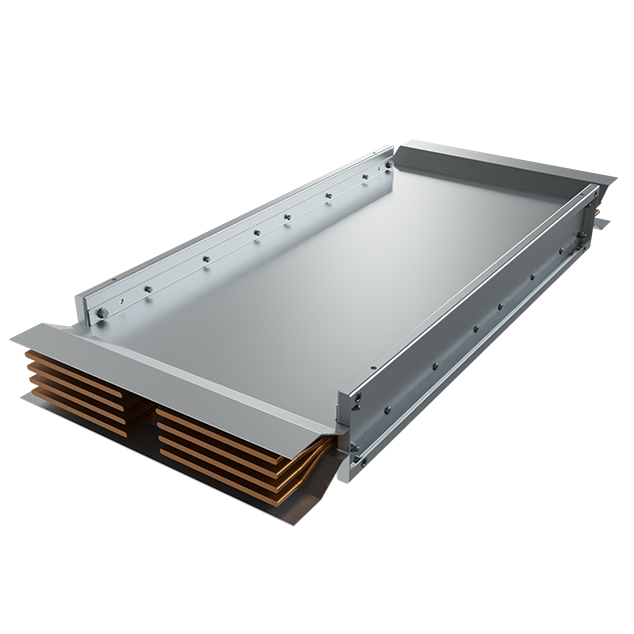

Компенсационная секция CML

1000 А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

Образец для заказа

ETP

10

Al

55

4

1

CML

Описание

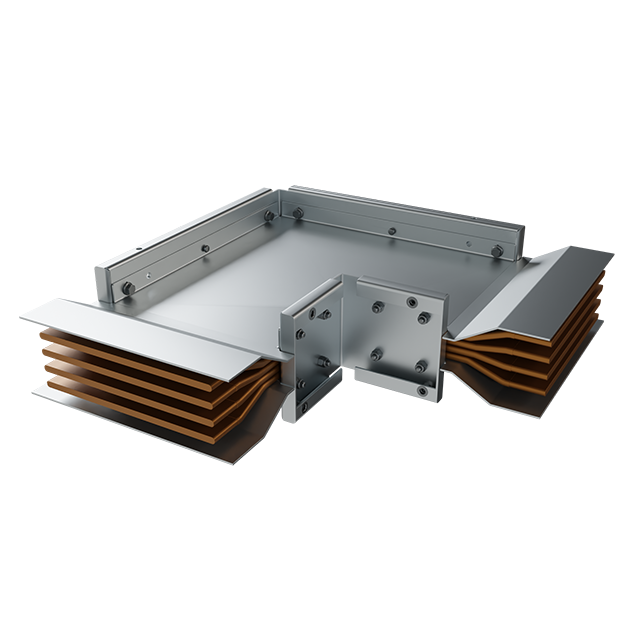

Секция угловая горизонтальная CD

2000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

20

Cu

55

4

1

CD

Возможно изготовление горизонтального поворота нестандартных размеров

Описание

Примечание

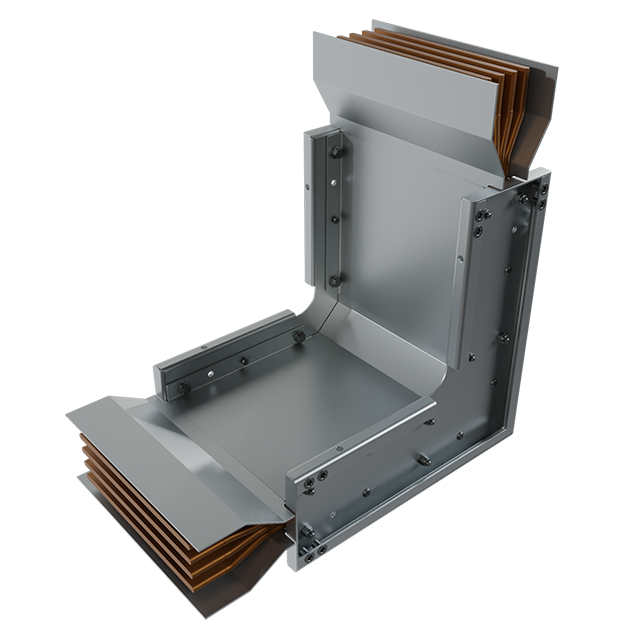

Секция угловая вертикальная CP

1000 А, алюминий, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

20

Al

55

4

1

CP

Возможно изготовление вертикального поворота нестандартных размеров

Описание

Примечание

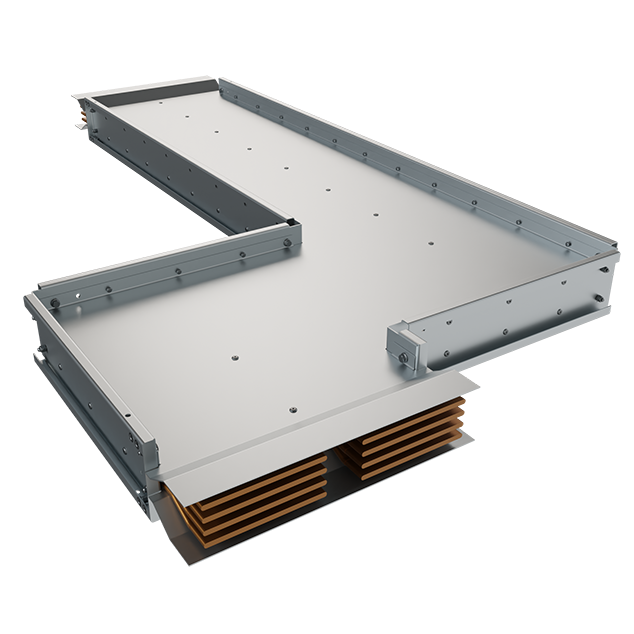

Секция Z-образная горизонтальная ZD

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

20

Cu

55

4

1

ZD

Данный элемент является нестандартным и изготавливается по индивидуальным размерам

Описание

Примечание

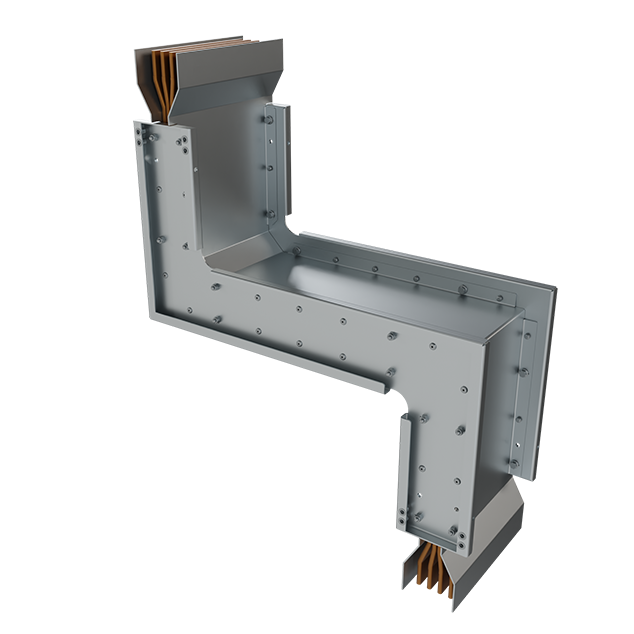

Секция Z-образная вертикальная ZP

1000 А, медь, IP55, с 5-ю проводниками, алюминиевый корпус

Образец для заказа

ETP

20

Cu

55

4

1

ZP

Данный элемент является нестандартным и изготавливается по индивидуальным размерам

Описание

Примечание

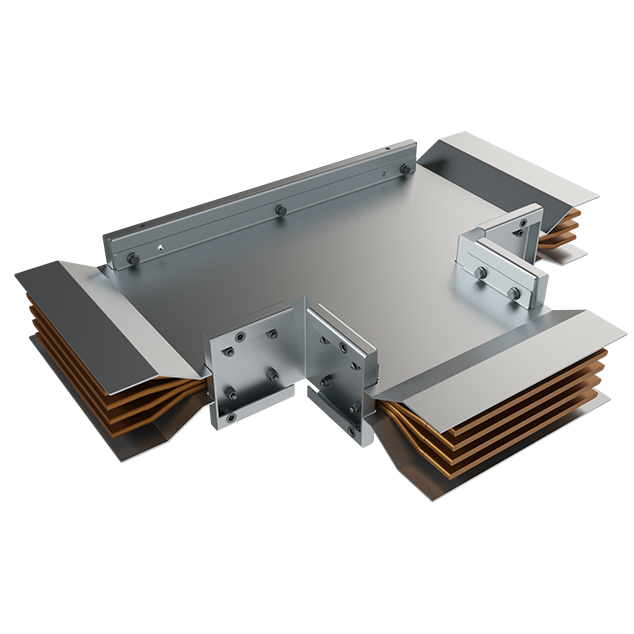

Секция тройниковая горизонтальная TD

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

TD

Подробные характеристики уточняются у производителя оборудования

Описание

Примечание

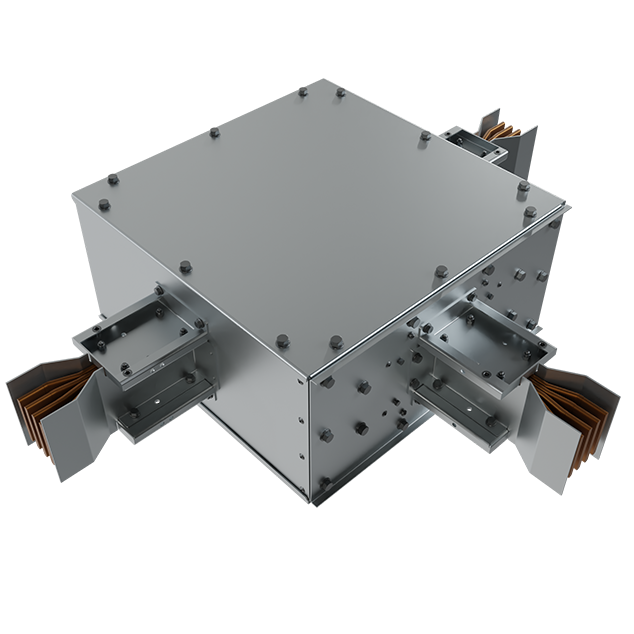

Секция тройниковая вертикальная TP

1000 А, медь, IP55, с 5-ю проводниками,
алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

5

1

TZ

Подробные характеристики уточняются у производителя оборудования

Описание

Примечание

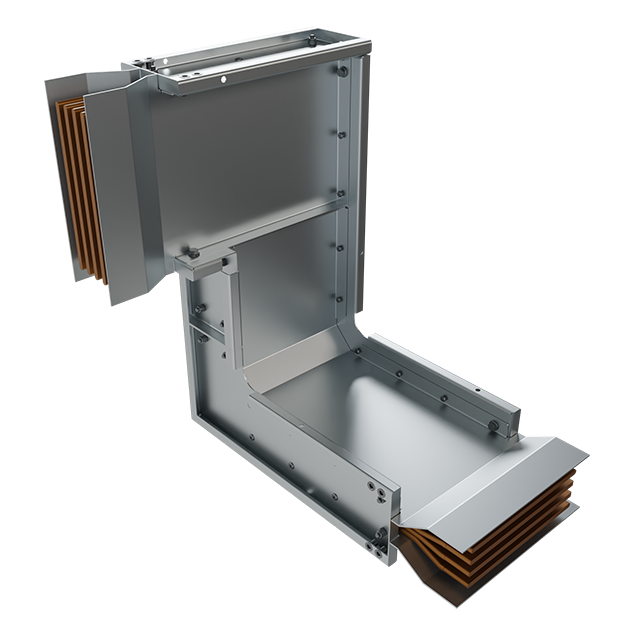

Секция угловая поворот комбинированный ZDP

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

ZDP

Данный элемент является нестандартным и изготавливается под проект индивидуально, уточняется у производителя оборудования

Описание

Примечание

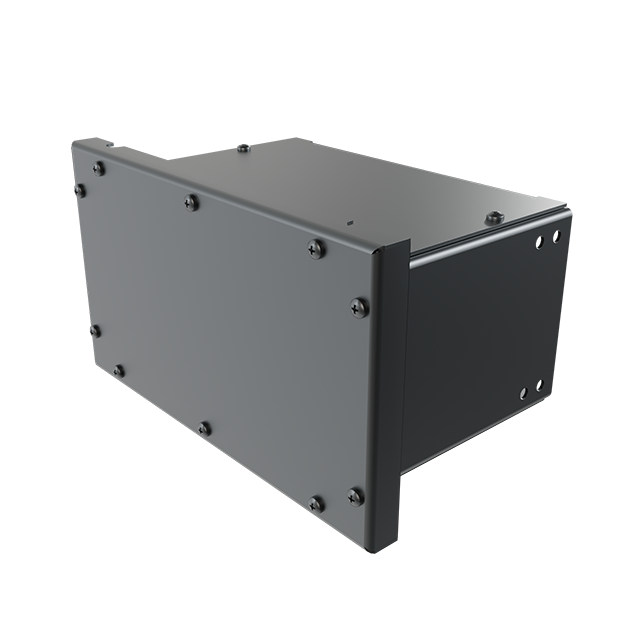

Заглушка концевая EC

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

5

1

EC

Данный элемент является нестандартным и изготавливается под проект индивидуально, уточняется у производителя оборудования

Описание

Примечание

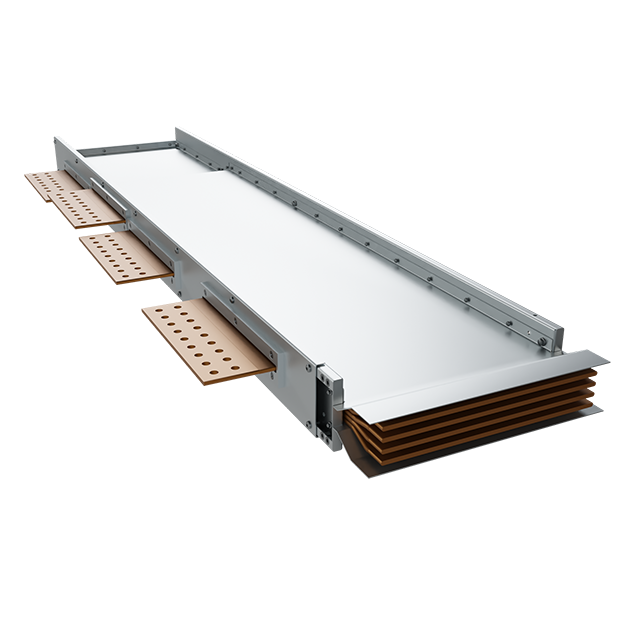

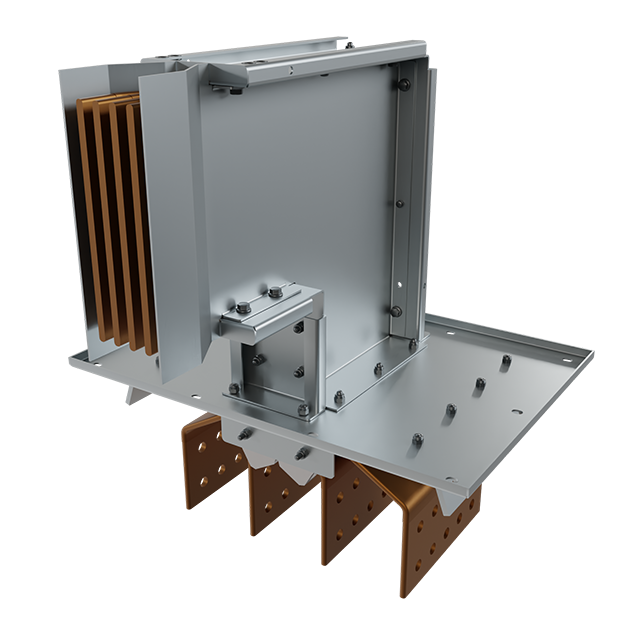

Секция присоединительная ATSC

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

ATSC

Данную секцию возможно изготовить с нестандартными размерами

Описание

Примечание

Секция присоединительная с вертикальным поворотом ATCP

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

ATCP

Возможно изготовление с нестандартными размерами

Описание

Примечание

Секция присоединительная с горизонтальным поворотом ATCD

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

ATCD

Возможно изготовление с нестандартными размерами

Описание

Примечание

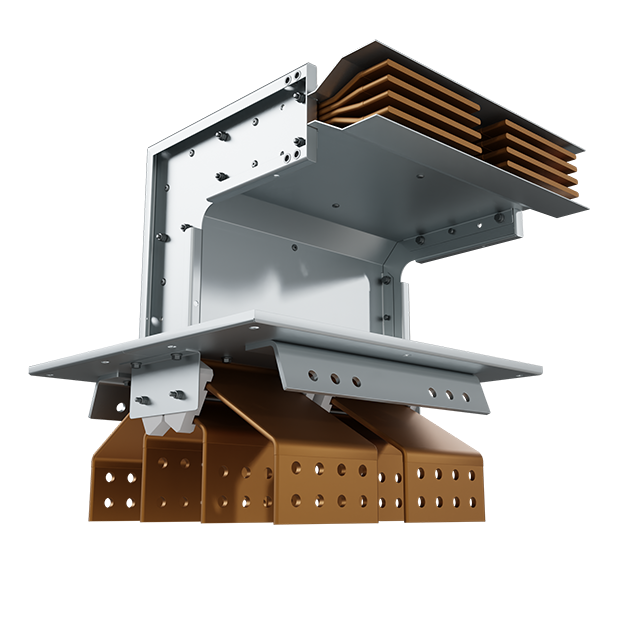

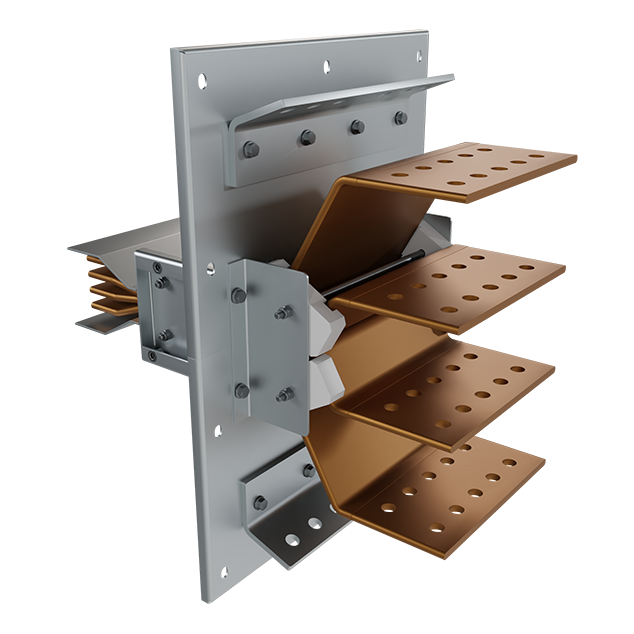

Секция присоединительная к трансформатору ATT

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

ATT

Данный элемент является нестандартным и изготавливается под проект индивидуально, уточняется у производителя оборудования

Описание

Примечание

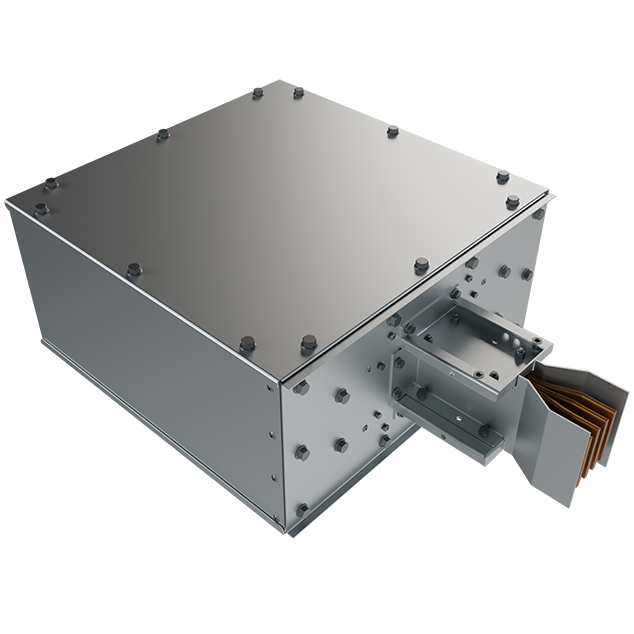

Коробка концевого питания FEB

1000 А, алюминий, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Al

55

4

1

FEB

Изготавливается индивидуально под проект

Описание

Примечание

Стыковочный элемент G

1000 А, алюминий, IP55, с 4-мя проводниками,
алюминиевый корпус

Образец для заказа

ETP

10

Cu

55

4

1

G

Для коробок отбора мощности типа Bolt-On используется специальный стыковочный элемент GF

Описание

Примечание

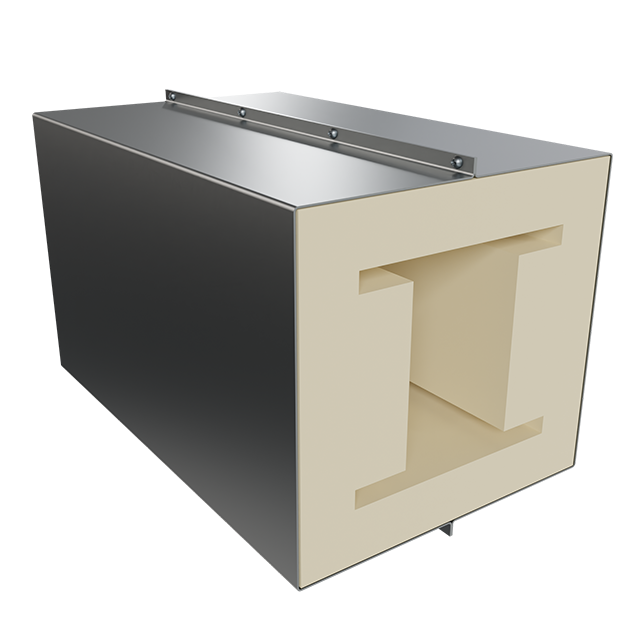

Комплект для огнестойкой проходки шинопровода FB

1000 А, медь, IP55, с 4-мя проводниками, алюминиевый корпус

Образец для заказа

ETP

10

Al

55

4

1

FB

Комплект для огнестойкой проходки шинопровода используется для прохода шинопровода через стены и перекрытия различных пожарных зон толщиной не менее 200 мм. Обеспечивает огнестойкость проходки шинопровода через стены и перекрытия не менее 210 минут согласно ГОСТ Р 53310-2009.п.4.1

Описание

Примечание

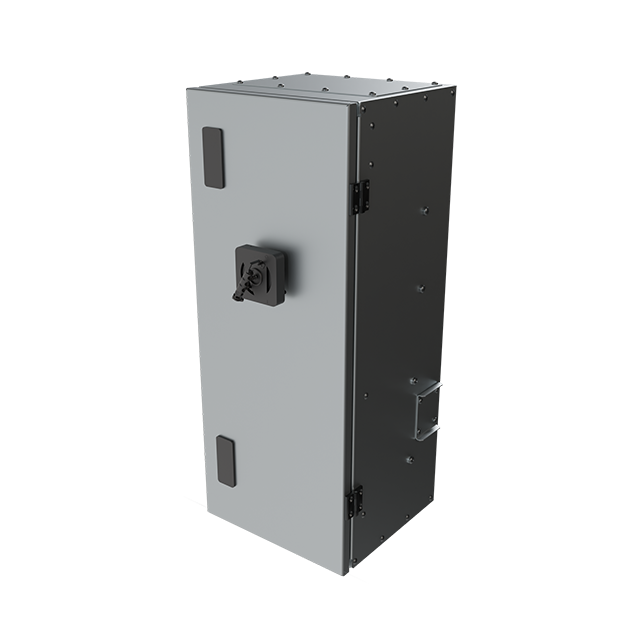

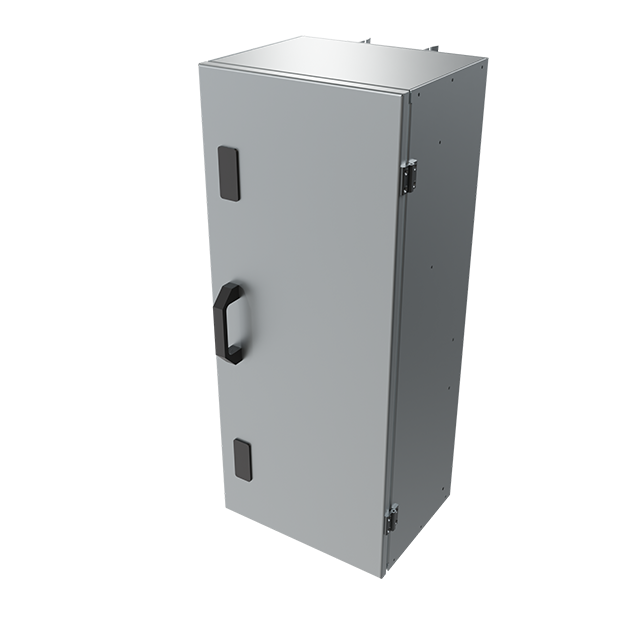

Коробка отбора мощности типа Plug-in PB

Коробка Plug-in 630 A с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода 1600 А, IP55, с 4-мя медными проводниками, стальной корпус

Образец для заказа

ETP

16

Cu

55

4

1

РВ

Коробка отбора мощности Plug-in устанавливается в окна отбора. Данный элемент возможно изготовить с нестандартными характеристиками:

1. Размер коробки отбора мощности.
2. Количество и размер гермовводов в пластине для муфты.
3. Коммутационное/защитное оборудование (автомат защиты, расцеплитель). Также возможна установка мотора приводов с дистанционным управлением.
4. Установка аппарата защиты любого производителя.
5. Установка аппарата защиты заказчика.
6. Тип двери коробки отбора мощности (правая, левая, на болтах и т.д.)

Описание

Примечание

630

А1

Коробка отбора мощности типа Bolt-on BB

Коробка Bolt-on 800 A с автоматом защиты в литом корпусе, наличие ручки управления для магистрального шинопровода 1600 А, IP55, с 4-мя медными проводниками, стальной корпус

Образец для заказа

ETP

16

Cu

55

4

1

BВ

Коробка отбора мощности устанавливается только после отключения шинопровода от сети и проверки отсутствия напряжения. Для установки требуется специальный стык GF.
Коробка отбора мощности Bolt-on устанавливается в любое место стыковки двух секций. Данный элемент возможно изготовить с нестандартными характеристиками:

Описание

Примечание

800

А1
